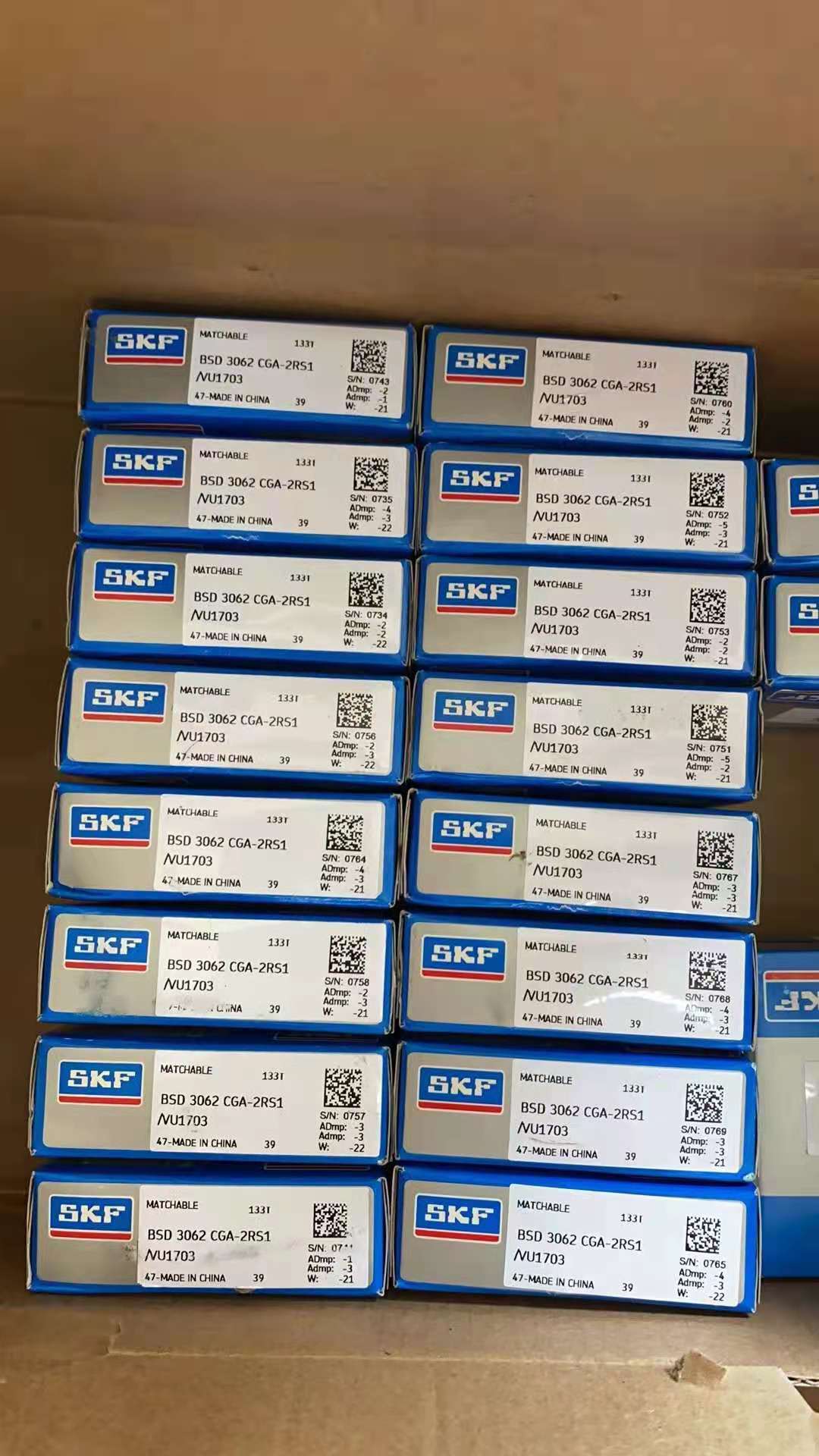

SKF BSD3062CGA-2RS1/VU1703
SKF丝杠传动超精密单向角接触推力球轴承
| d |
30 mm
|
内径 |
|---|---|---|
| D |
62 mm
|
外径 |
| H |
15 mm
|
高度 |
| d1 |
39.9 mm
|
轴圈肩部直径 - 最小侧面 |
| d2 |
46 mm
|
轴圈肩部直径-最大侧面 |
| D1 |
46.1 mm
|
座圈肩部直径-最大侧面 |
| D2 |
52.91 mm
|
座圈肩部直径 - 最小侧面 |
| r1,2 |
min. 1 mm
|
倒角尺寸 |
| a |
51 mm
|
距离压力点 |
| da |
min. 38 mm
|
轴挡肩直径 |
|---|---|---|
| db |
min. 38 mm
|
轴挡肩直径 |
| Da |
max. 57 mm
|
轴承座挡肩尺寸 |
| Db |
max. 57 mm
|
轴承座挡肩尺寸 |
| ra |
max. 1 mm
|
倒角半径 |
| C |
28.5 kN
|
基本额定动载 |
|---|---|---|
| C0 |
71 kN
|
基本额定静载 |
| Pu |
2.65 kN
|
疲劳载荷限值 |
|
8 000 r/min
|
润滑脂润滑可达转速 | |
|
9 500 r/min
|
油气润滑法可达转速 | |
| α |
62 °
|
接触角 |
|
2 150 N
|
预载荷等级 A | |
|
4 300 N
|
预载荷等级 B | |
|
0.125 N·m
|
摩擦力矩，预载荷等级 A | |
|
0.215 N·m
|
摩擦力矩，预载荷等级 B | |
|
870 N/μm
|
预载荷 A 的静态轴向刚度 | |
|
1 110 N/μm
|
预载荷 B 的静态轴向刚度 | |
| Fa |
max. 22.6 kN
|
轴向最大基本额定载荷 |
| Gref |
2 cm3
|
参考润滑脂量 |
SKF BSD3062CGB
SKF BSD3062CGA-2RS1
SKF BSD3062CGB/VT105
SKF BSD3062CGA-2RS1/VU1703
